自动感应门属于自动化设备，为了保证行人通行的安全，在使用中必须加装安全电眼（安全光线）是必要的安全防护措施。在实际的应用中，感应器可以保证感应范围内的活动中行人的安全，但是对于感应区域外的盲区主要是门扇活动区域还有停留的行人或物体就无法有效识别和保护，所以安装安全电眼（安全光线）就很有必要了，下面嘉鑫门控自动感应门就为大家介绍下安全电眼（安全光线）的安装须知。

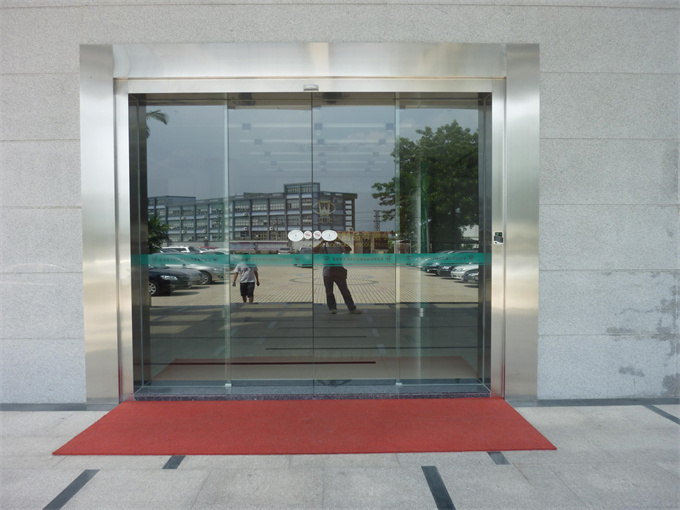

自动感应门

一、设计安装位置

在设计安装自动感应门安全电眼(安全光线)时，需要考虑电眼安装位置，通常是将安全电眼设计在自动感应门固定门扇两侧的立柱外侧(一般以活动门扇悬挂为内侧)，这样可以避免活动门扇的摆动影响安全电眼对射，两侧立柱尺寸比较大，打孔安装位置便于选择。

二、安全电眼(安全光线)施工说明

1.电眼头安装时，钻孔的孔径为13MM单束光时，建议离地安装高度：60CM 双束光时，一组安装离地高度30CM，另一组离地高度90CM。

2.选择单束光时，发射接收光眼头必须接在8拼端子的主收发端子上，否则接在副收发端子会导致控制失效。

3.收发对射的电眼头，有一定的自动捕捉范围，但安装时请务必对正，确保水平、垂直方向的一致性。

4.收发对射的电眼头之间，平时应注意不能摆放盆景或其它堆放物以免引起阻挡误动作。

自动感应门

三、注意事项

1、安全电眼虽然具有优良的抗自然光干扰能力，但安装时应尽量避免强烈太阳光的直接正面直射电眼头。

2、要确保安全光线离地高度不小于20CM。

3、电眼接线图例电眼接线图例电眼接线图例电眼通常分为蓝色、黑色(或者灰色、黑色等等)作为发射、接收电眼头的分辨方法，接线时也必须注意电眼控制盒上接线图示，黑色接黑色，蓝色接蓝色示意接线端子，黑色的白线(芯线)和网线(外层线束)也不能接错。
